A propagação ionosférica dos ultimos dias!!

Rádios táticos

Harris
Thales
PRC-525

Estabelecimento de ligação automática (ALE)

O ALE como é vulgarmente conhecido é uma característica que permite a comunicação entre dois ou mais transmissores/ receptores de HF de modo automático.O rádio com ALE quando em escuta varre as frequências que estão nele programadas aguardando uma chamada. Cada rádio ALE possui um endereço semelhante a um número de telefone assim permite que ao fazer uma chamada o operador possa escolher o rádio de destino (chamada selectiva) e nessa chamada o rádio vai escolher a frequência que apresenta uma melhor relação sinal/ruído.

Com o ALE da terceira geração o sincronismo entre rádio pode ser feito através da hora GPS o que permite um sincronismo muito rápido até 10 s. O sinal do modem ALE 3G é mais robusto e permite o envio de dados em condições mais adversas utilizando o STANAG 4538.

Exemplo

Tempestades geomagnéticas 09-03-12

155º Aniversário de Heinrich Hertz

Hertz nasceu em Hamburgo a 22 de Fevereiro de 1857.Descobre a produção e propagação das ondas electromagnéticas bem como formas de controlar a frequência das ondas produzidas. Todas essas experiências permitiram-lhe demonstrar a existência de radiação electromagnética, tal como previsto teoricamente por Maxwell.

A respeito das propriedades das ondas electromagnéticas, que Heinrich Rudolf Hertz passa a estudar, descobriu que a sua velocidade de propagação é igual à velocidade da luz no vácuo, que têm comportamento semelhante ao da luz, e que oscilam num plano que contém a direcção de propagação. Demonstrou também a refracção, reflexão e apolarização das ondas.

FonteWikipédia

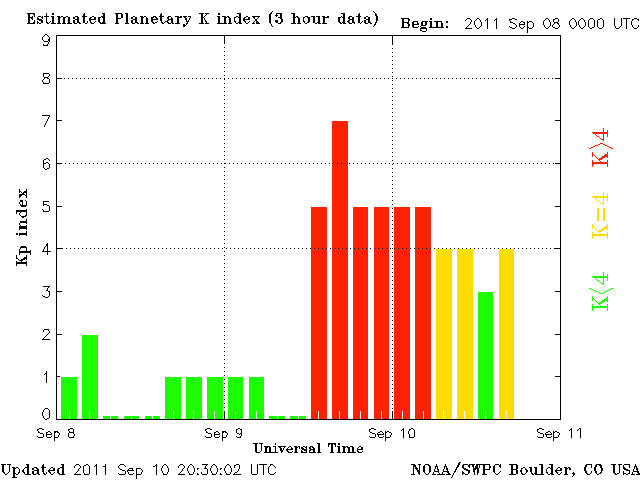

10 de Setembro de 2011

08 de Junho de 2011

06 de Junho de 2011

28 de Maio de 2011

11 de Março de 2011

Dia 18 Fevereiro de 2011

Antenas NVIS no IRAQUE

Hi-q-antennas

Exemplo de pequena tempestade geomagnética

Absorção na camada D

Absorção na camada D no dia 13 de Fevereiro de 2011

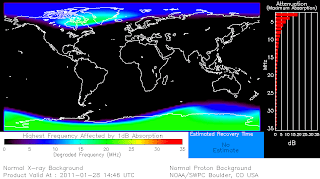

Exemplo da absorção na camada D da ionósfera em 28 de Janeiro de 2011

Manchas solares

Uma mancha solar é uma região onde ocorre uma redução de temperatura e pressão das massas gasosas no Sol, estando intimamente relacionadas ao seu campo magnético, cuja intensidade média é de 1 Gauss, chegando a milhares de Gauss próximo a elas. Quanto maior sua quantidade, maiores são as alterações na ionosfera terrestre, influindo nas comunicações de rádio no planeta Terra.

Tempestades solares

Exemplos de tempestades solares que ocorreram em 2003

Tempestades geomagnéticas

As erupções solares acontecem quando um grande fluxo de radiação emitida pelo Sol atinge o campo magnético e a atmosfera daTerra. O distúrbio ocorre quando há ejeções maciças de massa da coroa solar. Quando fortes rajadas de vento solar atingem a Terra, as ondas de radiação se chocam com a magnetosfera, alterando a intensidade e a direção do campo magnético terrestre. Em casos extremos pode causar quedas de energia elétrica, interferência no funcionamento dos satélites de comunicações e de instrumentos de navegação, com efeitos imprevisíveis sobre o clima. As auroras boreais e austrais são espetáculos luminosos que ocorrem com as tempestades geomagnéticas.

Voltage Standing Wave Ratio (VSWR)

O termo Voltage Standing Wave Ratio indica o grau de desvio entre a impedância da carga ligada à linha de transmissão e a impedância característica da linha de transmissão. É baseado nos módulos de valores máximos e mínimos e está relacionado com o módulo do coeficiente de reflexão. Indica o grau de desvio na terminação.

O valor desejável para o VSWR, é obtido se a linha estiver devidamente terminada, e não ocorrerem reflexões. Qualquer VSWR maior do que 1 indica um desvio e quanto maior o VSWR, maior o desvio. O VSWR como figura de mérito, pode ser considerado como tendo um valor aceitável, se oscilar entre 1 e 1.1.

VSWR	%	OHM	Conceito
1,00 : 1	100%	52 ou 50	ÓPTIMO
1,05 : 1	99%	55 ou 49	MUITO BOM
1,10 : 1	98%	57 ou 48
1,15 : 1	96%	60 ou 47
1,25 : 1	95%	63 ou 45
1,30 : 1	94%	67 ou 40
1,35 : 1	90%	70 ou 35	BOM
1,40 : 1	86%	73 ou 35
1,50 : 1	85%	78 ou 34
1,55 : 1	84%	83 ou 33
1,65 : 1	80%	87 ou 31	ACEITÁVEL
1,75 : 1	78%	92 ou 30
1,85 : 1	76%	96 ou 30
1,95 : 1	74%	100 ou 25

Refracção

A refracção é causada pela mudança de velocidade da onda quando atravessa a fronteira entre um meio de propagação e o seguinte.As ondas de rádio são geralmente refractadas quando atravessam diferentes camadas da atmosfera,seja a ionosfera a 100 ou mais quilómetros de altitude, ou as camadas inferiores da atmosfera.
Quando a relação entre os índices de refracção é suficientemente grande, as ondas de rádio podem ser reflectidas, tal como a luz num espelho. A Terra é um reflector com perdas elevadas, mas uma superfície de metal funciona bem se possuir alguns comprimentos de onda de diâmetro.

Mais baixa frequência utilizável (LUF)

A LUF depende da potência do emissor, das perdas do percurso, do nível total do ruído no local de recepção, do ganho e directividade da antena e do próprio ruído interno do receptor.
Devido à atenuação ionosférica ser máxima quando a camada D atinge o seu “pico” geralmente o “pico” da LUF é atingido à noite. Durante o dia a frequência deve ser escolhida suficientemente acima da LUF para assegurar uma fiabilidade da relação sinal-ruído satisfatória.
