quinta-feira, 30 de dezembro de 2010

Voltage Standing Wave Ratio (VSWR)

O termo Voltage Standing Wave Ratio indica o grau de desvio entre a impedância da carga ligada à linha de transmissão e a impedância característica da linha de transmissão. É baseado nos módulos de valores máximos e mínimos e está relacionado com o módulo do coeficiente de reflexão. Indica o grau de desvio na terminação.

O valor desejável para o VSWR, é obtido se a linha estiver devidamente terminada, e não ocorrerem reflexões. Qualquer VSWR maior do que 1 indica um desvio e quanto maior o VSWR, maior o desvio. O VSWR como figura de mérito, pode ser considerado como tendo um valor aceitável, se oscilar entre 1 e 1.1.


VSWR % OHM Conceito
1,00 : 1 100% 52 ou 50 ÓPTIMO
1,05 : 1 99% 55 ou 49 MUITO BOM
1,10 : 1 98% 57 ou 48
1,15 : 1 96% 60 ou 47
1,25 : 1 95% 63 ou 45
1,30 : 1 94% 67 ou 40
1,35 : 1 90% 70 ou 35 BOM
1,40 : 1 86% 73 ou 35
1,50 : 1 85% 78 ou 34
1,55 : 1 84% 83 ou 33
1,65 : 1 80% 87 ou 31 ACEITÁVEL
1,75 : 1 78% 92 ou 30
1,85 : 1 76% 96 ou 30
1,95 : 1 74% 100 ou 25

sexta-feira, 10 de dezembro de 2010

Refracção

A refracção é causada pela mudança de velocidade da onda quando atravessa a fronteira entre um meio de propagação e o seguinte.As ondas de rádio são geralmente refractadas quando atravessam diferentes camadas da atmosfera,seja a ionosfera a 100 ou mais quilómetros de altitude, ou as camadas inferiores da atmosfera.
Quando a relação entre os índices de refracção é suficientemente grande, as ondas de rádio podem ser reflectidas, tal como a luz num espelho. A Terra é um reflector com perdas elevadas, mas uma superfície de metal funciona bem se possuir alguns comprimentos de onda de diâmetro.

sábado, 4 de dezembro de 2010

Mais baixa frequência utilizável (LUF)

A LUF depende da potência do emissor, das perdas do percurso, do nível total do ruído no local de recepção, do ganho e directividade da antena e do próprio ruído interno do receptor.
Devido à atenuação ionosférica ser máxima quando a camada D atinge o seu “pico” geralmente o “pico” da LUF é atingido à noite. Durante o dia a frequência deve ser escolhida suficientemente acima da LUF para assegurar uma fiabilidade da relação sinal-ruído satisfatória.

Frequência óptima de trabalho (FOT)

É uma frequência que é cerca de 85 a 90% da MUF. Esta frequência é então chamada de frequência óptima de trabalho (FOT). Esta percentagem é baseada no facto estatístico em que as variações diárias da MUF não descem abaixo de 90% do seu valor, isto é um valor de frequência 10% a 15% inferior à MUF que dá muito mais estabilidade nas comunicações.

Máxima frequência utilizável (MUF)

A MUF é a mais alta frequência a que será possível uma comunicação relativa a uma determinada camada para ângulos de fogo menores que 90º. As frequências mais altas que a MUF perfuram a camada não se reflectindo.

quinta-feira, 2 de dezembro de 2010

Ionosfera

A atmosfera terrestre é uma fina camada de gases insípidos, incolores e inodoros, presa à Terra pela força da gravidade. Possui cinco camadas: troposfera, estratosfera, mesosfera, ionosfera e exosfera.

A ionosfera, a parte da atmosfera ionizada pela radiação solar, estende-se de 50 a 1.000 km de altitude e, normalmente, engloba tanto a termosfera quanto a exosfera. A ionosfera representa a fronteira interna da magnetosfera. Tem importância prática, e influencia, por exemplo, a propagação radioelécrica sobre a Terra. É responsável pelas auroras. É dividida em subcamadas que se diferem pela quantidade de energia eletromagnética recebida pelo sol ou de ficarem mais ativas quando os raios solares incidem perpendicularmente no meio.

As camadas ionosféricas

Do solo para cima a ionosfera se divide em camadas de ionização. Estas variam conforme a hora do dia, estações do ano e condições solares.
As camadas iónicas da ionosfera são: D;E;F1;F2;



Camada D

É a primeira e mais baixa região da ionosfera. Esta camada começa a uma altura de cerca de 50 Km e vai até aproximadamente 90 Km aparece só durante o dia. A sua origem primária está na radiação ultravioleta do sol depois de bastante atenuada nas camadas de ar superiores. Comparando com as outras camadas e pelo que já se conhece é a camada menos ionizada e portanto de capacidade reflectora menor.

Camada E.

É a segunda camada da ionosfera e é bastante reflectora. Aqui já a energia é mais reflectida que atenuada. Está situada a uma altura de cerca de 100 Km, prolongando-se até cerca dos 140 Km. Esta camada permite comunicações durante o dia, a distâncias de cerca de 1500 Km com a frequências abaixo dos 12 MHz. À noite raramente é usada. Durante períodos de alta actividade de manchas solares e descargas na superfície solar, formam-se regiões chamadas de camada E esporádica.
Estas são capazes de reflectir as ondas de rádio de frequências tão altas como 80 MHz, para distâncias de vários milhares de Km. Contudo devido à irregular natureza desta camada esporádica, é considerada incerta e de pouco uso prático na maioria das comunicações


Camada F1

A camada F1 está acima da camada E e abaixo da camada F2 ~100-140 até ~200 Km.
Existe durante os horários diurnos, acompanhando o comportamento da camada E, podendo esporadicamente estar presente à noite. Serve de reflectora em determinadas frequências, esta reflexão varia conforme a espessura que adquire ao receber energia solar.
Normalmente a radiofrequência incidente que atravessa a camada E, atravessa a F1. Ao fazê-lo refrata-se, alterando seu ângulo de incidência sobre a camada F2, refletindo nesta.

Camada F2

A camada F2, está entre os 200 e 400 km de altitude. Acima da F1, E, e D respectivamente. É o principal meio de reflexão ionosferico utilizado para as comunicações em altas frequências a longa distância.
A altitude da F2 varia conforme a hora do dia, época do ano, condições de vento e ciclo solares. A propagação e reflexão obedecem a estas variáveis.
Seu aparecimento ocorre ao nascer do Sol, quando a camada F se desmembra em F1 e F2.
A região mais ionizada e reflectora propriamente dita, situa-se nos 300 Km de altura.

domingo, 21 de novembro de 2010

Espectro electromagnético


Espectro electromagnético é o intervalo completo da radiação eletromagnética, que contém desde as ondas de rádio, as microondas, o infravermelho, a luz visível, os raios ultravioleta, os raios X, até aos radiação gama.



Radiofrequência RF
É a radiação que se encontra no espectro electromagnético entre os 3 kHz e os 300 GHz. A principal aplicação da energia de radiofrequência é na área das telecomunicações.

sábado, 20 de novembro de 2010

História

A descoberta das ondas electromagnéticas é, sem dúvida, um dos belos
acontecimentos da história da Física.



O inglês James Clerk Maxwell, (1831 – 1879), percebeu que Faraday tinha sido o primeiro homem a compreender correctamente os fenómenos eléctricos e magnéticos. Mas o longo trabalho de Faraday tinha sido exclusivamente experimental, sem se preocupar em colocar de forma matemática os fenómenos que observava. Maxwell propôs-se completar a obra de Faraday, e descrever matematicamente os conhecimentos de electricidade e magnetismo da época. Reuniu essas conclusões num Tratado de Electricidade e Magnetismo, publicado em 1873. Esse livro, além de resumir tudo o que se conhecia sobre o assunto, marcou uma época na história da Electricidade, porque fixou um verdadeiro método de analisar matematicamente os fenómenos eléctricos e magnéticos. Desenvolvendo as ideias de Faraday a respeito de dieléctricos e de campos, Maxwell, em 1865, concluiu, exclusivamente por cálculos, que deveriam existir as ondas electromagnéticas. E concluiu mais, que a luz deveria ser uma onda electromagnética. A conclusão de Maxwell era muito arrojada na época. A custo, as suas ideias foram aceites, mesmo pelos grandes físicos de então. Tanto que em 1867, a Academia de Ciências de Berlim ofereceu um prémio a quem conseguisse demonstrar experimentalmente que as ondas electromagnéticas existem.

Mas só doze anos mais tarde, em 1879, é que o físico alemão Heinrich Hertz conseguiu provar, a existência da radioelectricidade, com o oscilador de Hertz.Este aparelho produzia correntes alternadas de período extremamente curto, que variavam rapidamente. Com esta experiência Hertz provou experimentalmente a teoria de Maxwell que a electricidade viaja através da atmosfera em forma de onda mas não se apercebeu das vantagens desta experiência.

As ondas descobertas são as ondas de rádio que também são chamadas de "Ondas Hertzianas" em homenagem a seu descobridor. Hertz, verificou ainda que, essas ondas se deslocavam à velocidade da luz, cerca de 300 000 km/s.

No entanto, o primeiro sistema de rádio surge por intermédio de Nicola Tesla , um cientista nascido na Sérvia, que mais contribuiu do ponto de vista prático e experimental para a descoberta do rádio.
O físico italiano Augusto Righi continuou e aperfeiçoou, em Bologna os trabalhos de Hertz, demonstrando ainda a completa relação entre os fenómenos ópticos e de vibração eléctrica.
Em 1884 Temistocle Calzecchi-Onesti, professor no liceu de Fermo, reparou na influencia das descargas eléctricas resultantes de perturbações atmosféricas num arame de ferro, construindo o famoso «tubo» que foi baptizado pelo físico inglês Oliver Lodge em 1894 como o «coesor». O mesmo Lodge, com o coesor aperfeiçoado pelo francês Branly em experimentações em Cambridge, conseguiu melhorar notavelmente o ganho de recepção das ondas hertzianas. Finalmente em Kronstadt o russo Alexander Stepanovich Popov utilizando o coesor de Lodge como receptor de distúrbios atmosféricos captados por uma antena rudimentar: uma vara vertical de metal.
Guglielmo Marconi nasceu em Bolonha a 25 de Abril de 1874. Filho de Giuseppe Marconi e Annie Jameson, foi educado em escolas particulares em Bologna, Florence e Leghor. O seu interesse pela física e pela electrónica levaram-no a estudar os trabalhos de Maxwell, Righi e Lodge, entre outros.Ao tomar conhecimento das experiências de Hertz, que descobriu que os campos eléctricos e magnéticos se podiam propagar no ar sob a forma de ondas, Marconi começou a questionar-se se essas ondas poderiam ser usadas para sinalização. Em 1835 desenvolveu um receptor e um emissor, que ligados a uma antena rudimentar mas eficaz, conseguiam transmitir ondas de rádio a uma distância significativa.

Um ano depois, Marconi transmitiu sinais para distâncias superiores a 1,6 km e registou a sua primeira patente. Depois de ter levado o seu dispositivo sem fios para Roma e Londres e de o demonstrar numa série de ambientes, criou a Wireless Telegraph & Signal Company Limited, que em 1900 foi renomeada de Marconi's Wireless Telegraph Company Limited.

Na Primavera de 1897 demonstrou a possibilidade de comunicar a uma distância de 4 km. Em Julho do mesmo ano, em Itália, aumentou essa distância para 18 km. A 28 de Março de 1899 Marconi foi convidado pelo governo francês a realizar a primeira comunicação de uma costa para a outra do Canal da Mancha. Estava criada a T.S.F., que a partir desta altura deu lugar a numerosas experiências em todos os países. Ainda em 1899, realizou uma comunicação radiotelegráfica de 300 km. Em 1901 demonstrou a possibilidade de transmissão pela T.S.F. de sinais através do Atlântico, provando, assim, ser possível a propagação das ondas eléctricas sobre o mar e através dos continentes.

Em 1902 Marconi transmitiu a primeira mensagem radiotelegráfica entre o Canadá e a Inglaterra. Foi graças à T.S.F. que se salvou uma parte dos passageiros dos paquetes Republic (1909) e Titanic (1912). Entre 1902 e 1912 patenteou várias novas invenções e em 1924 transmitiu pela primeira vez a voz humana por meio da radiofonia entre Inglaterra e Austrália.

Marconi recebeu muitas honras durante a sua vida, incluindo parte do Prémio Nobel da Física em 1909. Quando faleceu, a 20 Julho de 1937, todas as estações de rádio do mundo lhe prestaram um tributo com dois minutos de silêncio.

Conceito do NVIS


Antena Long wire



quarta-feira, 17 de novembro de 2010

NVIS Táctico




Mapa com os ângulos típicos de radiação, e a sua reflexão na ionosfera, situada a cerca de 250 a 300 km de altitude média.
O NVIS táctico é empregue nas ligações acima da linha de vista e/ou onda de solo, situadas acima dos 15 a 30 km, e num máximo de alcance de cobertura entre 400 a 600 km de distância.

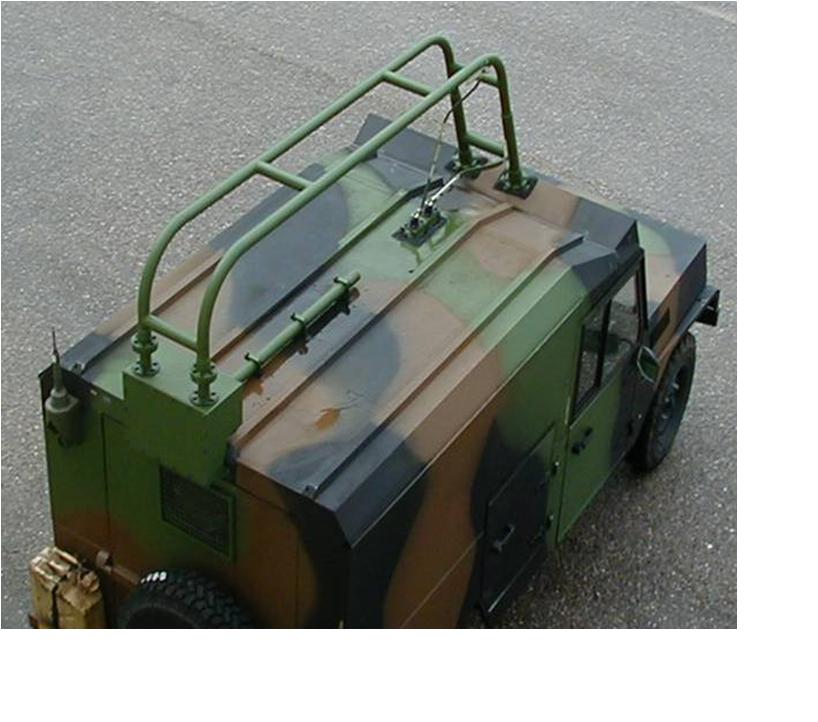

Antenas NVIS actuais
